HSRP(Hot Standby Routing Protocol)
- 가상 GateWay를 만들어 한 쪽 GateWay에 문제가 생기면 다른 경로를 GateWay로 사용할 수 있도록 이중화 하는 기술
- standby priority 값이 높은 쪽이 활성화 상태인 active, 낮은 쪽이 대기 상태인 standby이며
서로 hello 패킷을 주고 받아 생존을 확인한다
설정
(config-if)# standby <group-num> ip <address>
(config-if)# standby <group-num> priority <value>
- 우선순위 설정, active와 standby를 결정함, 기본값 100, 높은 우선순위 값을 가진 스위치가 active
(config-if)# standby <group-num> preempt
- priority가 더 높은 쪽을 active로 즉시 활성화 시킴, active가 다운됐을 때 standby를 active로 바꿈
MHSRP
- 그룹별로 active, standby가 가능하도록 설정
- PVST 방식으로 vlan 마다 RB를 선정했던 것처럼 vlan마다 active, standby를 설정
Host는 하나의 GateWay 값만을 가질 수 있기 때문에

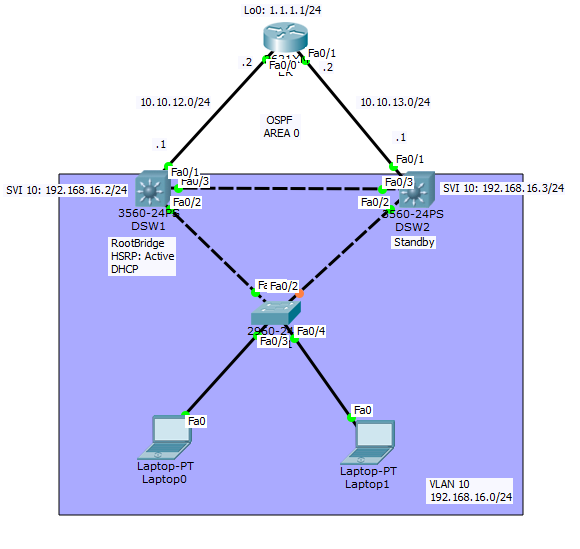

다음과 같은 구성에서 Host는 GateWay로 DSW1, DSW2 둘 중 하나의 값 밖에 가질 수 없다
하지만 DSW1의 ip를 GateWay로 가졌을 때 DSW1에 장애가 생기게 되면 다른 네트워크로의 통신이 불가능 해진다
이를 방지하기 위해 가상의 GateWay 생성을 통한 그룹화로
한 경로에 문제가 생겼을 때 다른 경로를 GateWay로 사용할 수 있도록 이중화 한다
DSW1
(config)# int vlan 10
(config-if)# standby 10 ip 192.168.16.254
(config-if)# standby 10 priority 110
(config-if)# standby 10 preempt
DSW2
(config)# int vlan 10
(config-if)# standby 10 ip 192.168.16.254
(config-if)# standby 10 priority 90
(config-if)# standby 10 preempt
DSW1, 2의 SVI가 가상의 GateWay(Virtual ip : 192.168.16.254)로 그룹화 됐고
DSW1이 Active, DSW2가 Standby 상태 인것까지 확인할 수 있다
DHCP server로 ip를 동적으로 할당 받을 때 GateWay 값을 생성한 가상의 GateWay로 받도록 한다
0번 노트북에서 1.1.1.1로 경로를 확인 해보면
active 상태인 DSW1(192.168.16.2)를 통해 통신하는 것을 확인할 수 있고
DSW1을 통한 경로가 down 됐을 때
DSW2가 Standby에서 Active로 전환되어
다시 0번 노트북에서 1.1.1.1까지의 경로를 확인 했을 때
DSW2 (192.168.16.3)을 GateWay로 사용하는 것을 확인할 수 있다
* MHSRP
MHSRP 같은 경우 Vlan 마다 priority 값을 다르게 해서 RB를 선정했던 것처럼
Vlan마다 Standby priority 값을 다르게 해서 Active와 Standby를 선정하는 것이다
DSW1
(config)# int vlan 10
(config-if)# standby 10 ip 192.168.16.254
(config-if)# standby 10 priority 110
(config-if)# standby 10 preempt
(config-if)# exit
(config)# int vlan 20
(config-if)# standby 20 ip 192.168.17.254
(config-if)# standby 20 priority 90
(config-if)# standby 20 preempt
(config-if)# exit
DSW2
(config)# int vlan 10
(config-if)# standby 10 ip 192.168.16.254
(config-if)# standby 10 priority 90
(config-if)# standby 10 preempt
(config-if)# exit
(config)# int vlan 20
(config-if)# standby 20 ip 192.168.17.254
(config-if)# standby 20 priority 110
(config-if)# standby 20 preempt
(config-if)# exit
이렇게 Vlan 마다 standby priority 값을 다르게 함으로써
Vlan10 통신에서 Active는 DSW1, Standby는 DSW2
Vlan20 통신에서 Active는 DSW2, Standby는 DSW1가 되도록 설정함으로써
로드 밸런싱을 통한 네트워크 자원의 활용도를 높일 수 있다
